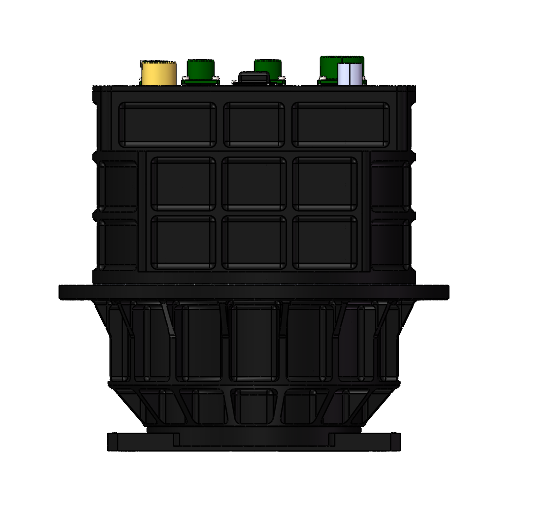

DH-SF-02（单轴伺服转台）

指标

参数

供电电压

DC18-32V；

连续工作功率

≤200W；

吊挂负载重量

≤60Kg；

转台重量

≤13.5Kg（包含滑环、伺服驱动）；

外形尺寸

≤φ250mm×300mm。

方位工作角度

-180°～+180°，连续转动；

最大转动速度

≥360°/s；

最大角加速度

≥100°/s2；

重复定位精度指标

≤0.005°；

到位位置精度指标

≤0.01°；

位置环带宽

≥10HZ （双十标准）；

转台自带驱动模块，能够接受以下工作方式

位置模式：接收外部控制指令，保持负载状态稳定；

往复运动：在规定角度范围做匀速往复运动，速度范围1°/s～60°/s；

速度模式：360°连续旋转，速度范围1°/s～360°/s。

转台内置滑环，用于实现电源/控制信号的连续传输滑环路数要求为：

电源：100A/2路，10A/2路；

信号：1A/46路（每2路为1个差分对，双绞，整束屏蔽）

多模光纤：4路，波长850-1550nm，FC接头。
